1. دیگ بخار حرارتی زباله متالورژی چیست؟

A دیگ بخار حرارتی زباله متالورژی (متالورژی WHB) یک است دستگاه تبادل حرارت با راندمان بالا طراحی شده برای بازیابی گرمای تلف شده از گازهای دودکش با دمای بالا تولید شده در فرآیندهای متالورژیکی مانند تف جوشی، مبدل ها، کوره های الکتریکی و ذوب سریع. این گازهای دودکش معمولاً از 800 درجه سانتیگراد تا 1100 درجه سانتیگراد . WHB گرما را از گاز دودکش به آب یا یک محیط آلی منتقل می کند و بخار اشباع یا فوق گرم برای تولید برق یا گرمایش کارخانه تولید می کند. با توجه به دستورالعمل های استفاده از منابع حرارتی زباله های صنعتی ، منابع گرمایی اتلاف در صنعت متالورژی تقریباً به حساب می آید 15 تا 30 درصد از کل مصرف انرژی، و یک دیگ حرارت هدر رفته می تواند به طور موثر بازیابی شود 45% تا 65% از آن انرژی حرارتی برخلاف دیگهای بخار صنعتی معمولی، WHBهای متالورژی برای مقاومت در برابر خوردگی، جلوگیری از انباشته شدن خاکستر و جبران انبساط حرارتی نیاز به طراحی خاصی دارند.

به عنوان یک کارآمد دیگ بازیابی حرارت ، متالورژی WHB معمولاً طرح‌بندی‌های عمودی یا افقی مجهز به درام بخار، هواگیر و قیف‌های خاکستر را اتخاذ می‌کند. از آنجایی که گاز دودکش حاوی بارهای گرد و غبار بالایی است، سیستم‌های دمنده دوده آنلاین (مانند دمنده‌های دوده صوتی یا موج شوک) برای جلوگیری از رسوب خاکستر ضروری هستند. پیشرو تولید کنندگان مخازن تحت فشار مانند شرکت تجهیزات شیمیایی جیانگ سو شیننگ با مسئولیت محدود با موفقیت توسعه یافته اند دیگ بخار حرارتی زباله متالورژی محصولات سری مناسب برای محیط های پر گرد و غبار.

2. دیگ بخار حرارتی زباله متالورژی چگونه کار می کند

متالورژی WHB بر روی تبادل حرارت غیرمستقیم و انتقال حرارت تغییر فاز عمل می کند. گاز دودکش با دمای بالا به طور متوالی از طریق جریان می یابد سوپرهیتر، اواپراتور و اکونومایزر قبل از تخلیه از 900 درجه سانتیگراد تا حدود 180 درجه سانتیگراد خنک شود. آب تغذیه در اکونومایزر از قبل گرم می شود و وارد درام بخار می شود و در آنجا گرمای موجود در اواپراتور را برای تولید بخار اشباع جذب می کند. سپس بخار از سوپرهیتر عبور می کند تا بخار فوق گرم تولید کند 400 درجه سانتی گراد ~ 450 درجه سانتی گراد و 3.82 مگا پاسکال تا 5.3 مگا پاسکال . با توجه به کد تست عملکرد حرارتی بویلر صنعتی راندمان حرارتی دیگ بخار حرارتی معمولی به 78٪ تا 86٪ می رسد، بسیار بالاتر از دیگهای بخار گاز معمولی. نمودار خطی زیر افت دمای گاز دودکش را در طول مسیر جریان دیگ نشان می دهد.

نمودار خطی به وضوح مسیر کاهش دمای گاز دودکش را از ورودی به خروجی نشان می دهد. گاز اولیه 900 درجه سانتیگراد بعد از سوپرهیتر به شدت تا دمای 620 درجه سانتیگراد خنک می شود، سپس از طریق اواپراتور به دمای 350 درجه سانتیگراد می رسد و در نهایت تا حدود 180 درجه سانتیگراد از اکونومایزر خارج می شود. کل کاهش دما به 720 درجه سانتیگراد می رسد که نشان می دهد WHB حدود 80٪ از گرمای محسوس را جذب می کند. بر اساس قانون اول ترمودینامیک، هر تن بخار تولید شده تقریباً 78 کیلوگرم معادل زغال سنگ استاندارد را ذخیره می کند. یک WHB متالورژی 150 تن در ساعت می تواند سالانه حدود 24000 تن معادل زغال سنگ را ذخیره کند و انتشار CO2 را تقریباً 63000 تن کاهش دهد.

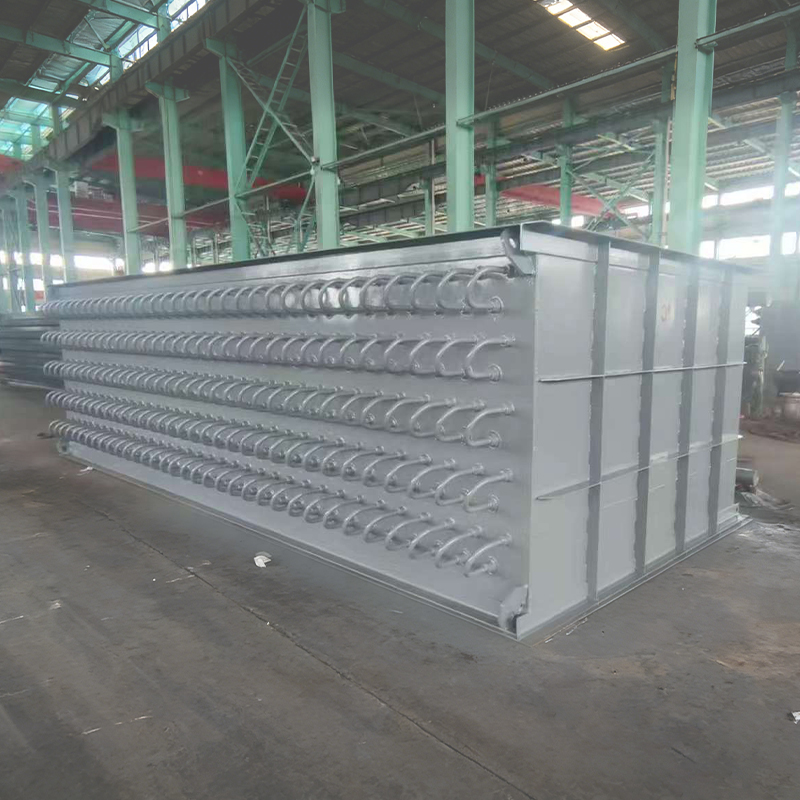

شرکت تجهیزات شیمیایی جیانگ سو شیننگ با مسئولیت محدود ، یک حرفه ای WHB صنعتی چین و مخزن فشار قوی کارخانه، فناوری لحیم کاری مبتنی بر نیکل را برای لوله‌ها و سربرگ‌های تبادل حرارتی اتخاذ می‌کند که مقاومت در برابر خوردگی در دمای بالا را بسیار افزایش می‌دهد. این شرکت خود توسعه یافته است WHB گاز دودکش چالش های نوسان جریان گاز دودکش و محتوای گرد و غبار بالا در کارخانه های متالورژی را حل می کند و تولید بخار پایدار را تضمین می کند. به عنوان قابل اعتماد سازندگان راکتورهای شیمیایی و تولید کنندگان مخازن ذخیره سازی ، شیننگ تجهیزات زنجیره ای کامل را از بازیابی گرمای زباله تا مخازن ذخیره مواد شیمیایی فله برای مشتریان جهانی

3. مزایای عملکرد و مقایسه فنی-اقتصادی

در مقایسه با دیگ های سوخت معمولی، دیگ های حرارتی متالورژی با هزینه سوخت صفر تولید بخار می کنند. جدول زیر داده های عملیاتی یک کارخانه واقعی فولاد 2 میلیون تنی را ارائه می دهد. با کارآمد سیستم بازیابی حرارت ، این نیروگاه به تولید برق اضافی دست یافت. نمودار ستونی زیر به صورت بصری تفاوت های اتلاف حرارت را بین تشعشعات معمولی و سیستم مجهز به WHB مقایسه می کند.

4. سوالات متداول (پرسش و پاسخ)

1. Q1: آیا دیگ گرمای زباله متالورژی برای محتوای گرد و غبار گاز دودکش الزاماتی دارد؟ WHB های متالورژی می توانند غلظت گرد و غبار تا 100 گرم در نیوتن متر مربع را تحمل کنند، اما باید مجهز به امواج ضربه ای یا سیستم های مکانیکی دوده دمنده . طبق گزارش‌های عملیاتی، WHB‌های تولید شده توسط Jiangsu Shineng نرخ رسوب خاکستر را تا 45 درصد در شرایط گرد و غبار بالا کاهش می‌دهند و از انتقال حرارت کارآمد طولانی‌مدت اطمینان می‌دهند.
2. Q2: چنین بویلرهایی می توانند به چه سطوح فشار بخار برسند؟ به طور معمول، دیگ های حرارتی متالورژی برای فشار متوسط-کم (1.6MPa تا 3.82MPa) و فشار زیر بالا (5.3MPa) طراحی می شوند. برای کوره های فلش بزرگ، الف مخزن فشار قوی طراحی می تواند تا 9.8 مگا پاسکال برسد، قادر به هدایت ژنراتورهای توربین، با تولید برق 35 تا 45 کیلووات ساعت در هر تن فولاد.
3. Q3: چگونه می توان یک تامین کننده قابل اعتماد دیگ بخار حرارتی زباله متالورژی را انتخاب کرد؟ تامین کننده را ارزیابی کنید شرکت های مخازن تحت فشار صلاحیت ها، سابقه کاری در شرایط عملیاتی مشابه و قابلیت خدمات پس از فروش. در سال 2005 تاسیس شد، شرکت تجهیزات شیمیایی جیانگ سو شیننگ با مسئولیت محدود دارای مجوزهای ساخت قطعات بویلر و مخازن تحت فشار کلاس A با محصولات صادراتی مطابق با استانداردهای ASME. آنها مخزن ذخیره سازی صنعتی و heat recovery equipment have served more than 40 enterprises worldwide.

معرفی شرکت: شرکت تجهیزات شیمیایی جیانگ سو شیننگ با مسئولیت محدود پیشرو است تامین کنندگان مخازن ذخیره مواد شیمیایی و مخزن فشار قوی factory در چین این شرکت که در سال 2005 تأسیس شد، متخصص در تحقیق و توسعه و ساخت سیستم‌های بازیابی حرارت زباله گازهای دودکش و تجهیزات شیمیایی است و دارای قابلیت‌های کامل داخلی از توسعه لوله‌های حرارتی و لحیم کاری بر پایه نیکل تا ساخت مخازن تحت فشار است. محصولات ما به طور گسترده در صنایع شیمیایی زغال سنگ، متالورژی، تولید برق و صنایع آمونیاک مصنوعی استفاده می شود و به بازارهای خارج از کشور صادر شده است. شیننگ نیز مشهور است راکتور شیمیایی صنعتی و مخازن ذخیره مواد شیمیایی فله سازنده، ارائه راه حل های ایمن و کم مصرف برای مشتریان صنعتی جهانی.

مراجع: مشخصات فنی بازیابی حرارت زباله صنعت متالورژی YB/T 4259-2018 ; کد تست عملکرد حرارتی بویلر صنعتی GB/T 10180 ; و انجمن متالورژی چین "گزارش در مورد استفاده از مواد زائد جامد متالورژی و استفاده از منابع حرارتی زباله" نسخه 2023.
