بریزید اکونومایزر مبتنی بر نیکل Custom
صفحه اصلی / محصولات / بریزید اکونومایزر مبتنی بر نیکل

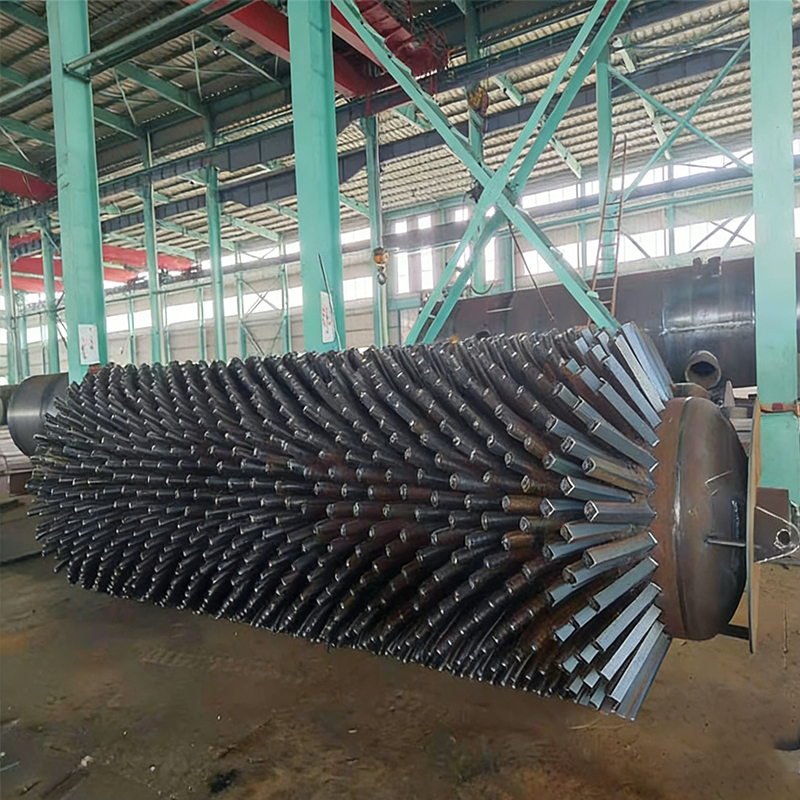

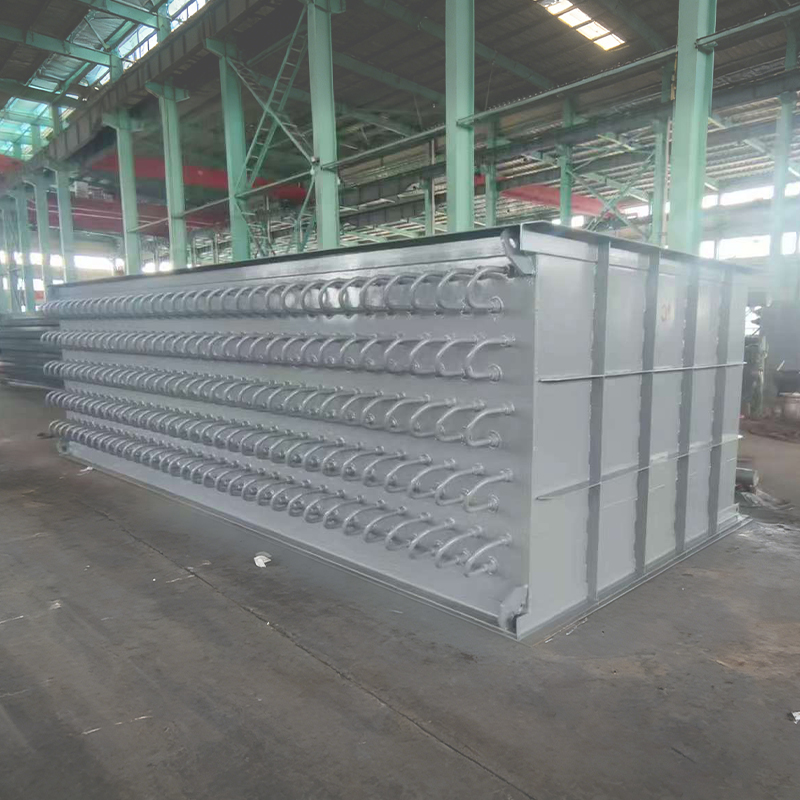

بریزید اکونومایزر مبتنی بر نیکل

بریزید اکونومایزر مبتنی بر نیکل

اکونومایزرهای لحیم‌شده مبتنی بر نیکل دستگاه‌های پیشرفته‌ای هستند که به طور قابل توجهی مقاومت در برابر خوردگی، مقاومت در برابر سایش، مقاومت در برابر تجمع خاکستر و راندمان انتقال حرارت را از طریق فناوری‌های لحیم‌کاری و پوشش انتشاری مبتنی بر نیکل بهبود می‌بخشند و آنها را برای استفاده در محیط‌های سخت دیگ بخار ایده‌آل می‌کنند.

تماس با ما
  • ویژگی ها
  • پیام
ویژگی ها

مزایای اصلی:
راندمان بالا: باله ها و لوله پایه از طریق لحیم کاری به صورت متالورژیکی به هم متصل می شوند که منجر به مقاومت حرارتی بسیار کم و راندمان انتقال حرارت 30 تا 50 درصد بیشتر از محصولات سنتی می شود که منجر به صرفه جویی قابل توجهی در انرژی می شود.
مقاومت در برابر خوردگی قوی: مواد مبتنی بر نیکل کاملاً در برابر خوردگی نقطه شبنم اسیدی ناشی از گازهای دودکش مقاومت می کنند و طول عمر را بسیار فراتر از صرفه جویی های معمولی فولاد کربنی افزایش می دهند.
ساختار فشرده: راندمان انتقال حرارت بسیار بالای آن منجر به اندازه کوچکتر برای همان ظرفیت تبادل حرارتی می شود که آن را برای پروژه های مقاوم سازی با محدودیت فضا ایده آل می کند.
مقاومت فشار قابل اعتماد: اتصالات لحیم کاری شده با استحکام بالا در برابر فشار بالا مقاومت می کنند، در برابر خستگی حرارتی مقاومت می کنند و عملکرد ایمن و پایدار را تضمین می کنند.
طول عمر طولانی، بدون نیاز به تعمیر و نگهداری: ترکیبی از مقاومت در برابر خوردگی و قابلیت اطمینان بالا، عمر طراحی طولانی دارد، عملاً نیازی به تعمیر و نگهداری ندارد و هزینه کل طول عمر پایینی دارد.



حوزه های کاربردی:
صنعت برق: به طور گسترده در نیروگاه های زغال سنگ و بویلرهای بستر سیال در گردش استفاده می شود، مشکلات انباشتگی خاکستر و سایش را در محیط های پر گرد و غبار حل می کند و عملکرد کارآمد دیگ بخار را در طولانی مدت تضمین می کند.
صنایع سنگین: ایده آل برای سیستم های بازیابی گرمای زباله در کوره ها و کوره های صنعتی در شرکت های فولاد، کک سازی، پالایش نفت و صنایع شیمیایی، که به طور موثر در برابر خوردگی ناشی از اجزای پیچیده گاز دودکش مقاومت می کند.
پروژه های صرفه جویی در انرژی و حفاظت از محیط زیست: به ویژه برای بازیابی گرمای اتلاف از گازهای دودکش با دمای پایین مناسب است. لایه نفوذ سطحی آن به طور موثر در برابر خوردگی نقطه شبنم اسید مقاومت می کند و به طور قابل توجهی بازده انرژی کلی سیستم را بهبود می بخشد.
شرایط عملیاتی درخواستی: طراحی شده برای جابجایی سوخت با سولفور بالا، ضایعات، یا محیط های شدید که نیاز به کارکرد طولانی مدت بدون تعمیر و نگهداری دارند و طول عمر و قابلیت اطمینان تجهیزات استثنایی را ارائه می دهند.





محصولات مرتبط
درباره
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China nickel-based brazed economizer manufacturer and brazed economizer supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
گواهی افتخار
  • گواهینامه سیستم مدیریت ایمنی و بهداشت شغلی
  • گواهینامه سیستم مدیریت زیست محیطی
  • گواهینامه سیستم مدیریت کیفیت
  • گواهینامه
  • گواهی مجوز
  • مجوز تولید تجهیزات ویژه جمهوری خلق چین
  • مجوز تولید تجهیزات ویژه جمهوری خلق چین
  • گواهینامه
  • گواهینامه
اخبار
  • نحوه تعمیر دیگ نشتی: علل، تشخیص، مراحل تعمیر در گیاهان

    گودال زیر پوشش دیگ صنعتی به ندرت فقط یک مشکل لوله کشی است. در یک دیگ بخار حرارتی 60 تن در ساعت گاز کک، آب ظاهر شده در امتداد درز پوشش معمولاً به یکی از سه مورد اشاره دارد: جوش لوله به ورق لوله شکست خورده، لوله اکونومایزر نازک شده، یا واشر دستی که گریه می کند. این سه گسل از مسیر پیاده‌رو تقریبا...

    Read More
  • نشتی دریچه ایمنی دیگ بخار: علل، تشخیص و راه حل برای گیاهان

    نشتی شیر ایمنی دیگ: پاسخ کوتاه قبل از جزئیات اگر شیر ایمنی دیگ بخار نشتی دارد، آن را به عنوان یک نقص در مرز فشار نگاه کنید، نه به عنوان یک مزاحم خانه داری. سوپاپ آخرین مانع مکانیکی است که بین یک درام تحت فشار و یک رویداد فشار بیش از حد ایستاده است، و دریچه ای که بخار را به طور مداوم عبور...

    Read More
  • نشت PRV بویلر: علل ریشه ای، خطرات و شیوه های تعمیرات صنعتی

    چرا یک دیگ بخار PRV نشت می کند: اولین نتیجه گیری ساعت سه بامداد، یک گودال گرم روی زمین زیر دیگ بخاری که روز قبل به خوبی کار می کرد، پخش می شود. واکنش طبیعی این است که فرض کنیم شیر از کار افتاده است و دستور تعویض آن را بدهیم. این واکنش معمولا اشتباه است. نشتی PRV بویلر نشانه ای از مشکل فش...

    Read More
دانش صنعت

1. a چیست اکونومایزر لحیم شده بر پایه نیکل

اکونومایزر لحیم کاری شده بر پایه نیکل، فشرده و با کارایی بالا است اکونومایزر دیگ بخار که از فلز پرکننده آلیاژی مبتنی بر نیکل و لحیم کاری با دمای بالا برای اتصال لوله های تبادل حرارتی با پره ها یا صفحات استفاده می کند. بر خلاف اکونومایزرهای معمولی جوش داده شده یا منبسط شده مکانیکی، اتصال لحیم کاری فراهم می کند پیوند متالورژیکی مداوم ، از بین بردن شکاف ها و کاهش مقاومت حرارتی. این طرح به ویژه برای شرایط چالش برانگیز گازهای دودکش حاوی ترکیبات گوگرد، رطوبت یا کلرید مناسب است. با توجه به ASME PTC 4.4 و مطالعات صنعت، اقتصاددان های نیکل لحیم کاری می توانند به دست آورند ضرایب انتقال حرارت 30-45٪ بالاتر است نسبت به طرح های سنتی لوله پره دار، در حالی که در برابر خوردگی نقطه شبنم اسید مقاومت می کند. کاربردهای معمولی عبارتند از دیگ های با سوخت زغال سنگ، نیروگاه های تبدیل زباله به انرژی و بخاری های فرآیند شیمیایی که در آنها خوردگی در دمای پایین یک نگرانی عمده است.

شکل 1: مقایسه ضریب انتقال حرارت نسبی
لوله برهنه 100٪ (پایه) باله جوش داده شده 28% نیکل بریز شده 43% باله لحیم کاری پیشرفته 52%

نمودار میله ای افقی ضرایب انتقال حرارت نسبی سازه های مختلف اکونومایزر را مقایسه می کند. یک اکونومایزر لوله لخت به عنوان خط پایه 100٪ تنظیم شده است. طرح های باله جوش داده شده 28 درصد بهبود را ارائه می دهند، در حالی که الف اکونومایزر لحیم کاری بر پایه نیکل به دلیل پیوند متالورژیکی مداوم و حذف شکاف های هوا، ضریب انتقال حرارت 43 درصد بالاتری را به دست می آورد. پیکربندی‌های لحیم‌شده باله بهینه‌شده پیشرفته می‌توانند تا ۵۲ درصد بهبود پیدا کنند. این به طور مستقیم به ردپای کوچکتر و دمای خروجی گاز دودکش کمتر ترجمه می شود - برای یک دیگ صنعتی 100 تن در ساعت، یک اکونومایزر لحیم کاری نیکل می تواند 2.8 مگاوات اضافی گرمای اتلاف را در مقایسه با طراحی استاندارد پره ای بازیابی کند. در نتیجه، دمای گاز خروجی را می توان بدون خطر تراکم اسید به 130-145 درجه سانتیگراد کاهش داد و بازده کلی کارخانه را 3-5٪ افزایش داد.

به عنوان یک متخصص بریزد اکونومایزر مبتنی بر نیکل چین و تولید کننده بریزد اکونومایزر , شرکت تجهیزات شیمیایی جیانگ سو شیننگ با مسئولیت محدود از فناوری پیشرفته لحیم کاری خلاء با فلزات پرکننده مبتنی بر نیکل (BNi-2، BNi-5) استفاده می کند. این فرآیند اتصال همگن، استحکام خزش برتر و مقاومت در برابر خوردگی نقطه شبنم گوگرد را تضمین می کند. آنها اکونومایزر نیکل این سری به طور گسترده در مواد شیمیایی زغال سنگ، متالورژی و تولید برق مورد استفاده قرار می گیرد.

2. اصل کار و مزایای ساخت و ساز

را اکونومایزر لحیم شده با عبور گاز دودکش از میان ماتریسی از لوله های پره دار نیکل لحیم کاری شده در حالی که آب تغذیه در داخل لوله ها جریان دارد عمل می کند. اتصال لحیم کاری شده یک مسیر حرارتی بدون وقفه ایجاد می کند: گرما از نوک باله از طریق فیله لحیم کاری شده به دیواره لوله و سپس به آب هدایت می شود. این در تضاد با انبساط مکانیکی است که در آن مقاومت تماس می تواند به 15-20٪ از کل مقاومت حرارتی برسد. در لحیم کاری بر پایه نیکل، فلز پرکننده در دمای 980-1040 درجه سانتیگراد ذوب می شود و هر دو سطح فلز پایه را خیس می کند و یک لایه متراکم و بدون فضای خالی را تشکیل می دهد. با توجه به مجله مهندسی انتقال حرارت (جلد 42، 2022) ، این مقاومت تماس را به زیر 3٪ کاهش می دهد.

فرآیند تولید جیانگ سو شیننگ شامل کنترل دقیق جو لحیم کاری (خلاء یا هیدروژن کنترل شده) برای جلوگیری از اکسیداسیون است. به عنوان پیشرو تامین کننده اکونومایزر بویلر و تامین کننده اکونومایزر مقاوم در برابر خوردگی ، این شرکت ارائه می دهد اکونومایزر لحیم شده بر پایه نیکل برای خدمات گاز دودکش با گوگرد بالا، با طول عمر ثابت بیش از 10 سال در کاربردهای شیمیایی زغال سنگ.

3. مزایای عملکرد و مقایسه با اکونومایزرهای استاندارد

اکونومایزرهای لحیم کاری نیکل بهبودهای قابل اندازه گیری را در مقاومت در برابر خوردگی، چگالی انتقال حرارت و قابلیت اطمینان طولانی مدت ارائه می دهند. جدول زیر تفاوت‌ها را در پنج پارامتر حیاتی بر اساس داده‌های میدانی از مقاوم‌سازی نیروگاه زغال‌سنگ نشان می‌دهد.

جدول: عملکرد مقایسه - اکونومایزر استاندارد در مقابل اکونومایزر لحیم شده مبتنی بر نیکل (با گاز دودکش با گوگرد بالا کار می کند، محتوای S 2.5٪).
پارامتر اکونومایزر جوشی استاندارد اکونومایزر لحیم شده بر پایه نیکل بهبود
ضریب انتقال حرارت کلی (W/m²·K) ~ 42 62 48%
دمای خروجی گاز دودکش (درجه سانتی گراد) 165 128 -37 درجه سانتی گراد
نرخ خوردگی پس از 3 سال (میلی متر در سال) 0.28 0.07 کاهش 75 درصدی
افت فشار (Pa) 850 620 -27٪
شکل 2: مقایسه نرخ خوردگی (قرار گرفتن در معرض 3 ساله، گاز دودکش 2.5% S)
نرخ خوردگی سالانه (میلی متر در سال) 0.28 استاندارد جوش داده شده 0.07 نیکل بریز شده

را column chart highlights the dramatic corrosion resistance improvement. Standard welded economizers suffer an average corrosion rate of 0.28 میلی متر در سال در گاز دودکش با گوگرد بالا، منجر به خرابی لوله معمولاً در عرض 5-6 سال می شود. در مقابل، اتصالات لحیم کاری نیکل و محافظ مواد پایه خوردگی را کاهش می دهد 0.07 میلی متر در سال - کاهش 75 درصدی این باعث افزایش طول عمر به بیش از 15 سال می شود در همان محیط عملکرد برتر به دلیل توانایی آلیاژ نیکل برای تشکیل یک لایه اکسیدی پایدار و غیرفعال است که در برابر خوردگی نقطه شبنم اسید سولفوریک مقاومت می کند. علاوه بر این، عدم وجود شکاف، حفره های موضعی را از بین می برد. برای یک اکونومایزر شوفاژ صنعتی سالانه 8000 ساعت کار می کند، این بدان معناست که فواصل نگهداری را می توان از 18 ماه به 4 سال افزایش داد و هزینه های طول عمر را به شدت کاهش داد.

شکل 3: نمودار رادار عملکرد - اکونومایزر استاندارد در مقابل لحیم کاری نیکل
چگالی انتقال حرارت مقاومت در برابر خوردگی مقاومت در برابر رسوب استحکام مکانیکی عملکرد ΔT پایین

را radar chart compares five performance dimensions. Standard welded economizers score around 65-70 in heat transfer density and corrosion resistance. In contrast, a اکونومایزر لحیم کاری بر پایه نیکل از جیانگ سو شیننگ در تمام معیارها به امتیازهای بالاتر از 90 دست می یابد، با مقاومت در برابر خوردگی به 96 به دلیل بی اثر بودن آلیاژ لحیم نیکل. را continuous brazed interface improves mechanical strength با حذف افزایش دهنده های تنش جوش. علاوه بر این، فیله های لحیم کاری صاف رسوب ذرات را کاهش می دهند و سطوح انتقال حرارت را برای مدت طولانی تری تمیز نگه می دارند. برای جریان های گاز دودکش با گوگرد یا رطوبت بالا، این فناوری انتخاب ارجح در میان است. سازنده اکونومایزر راه حل ها جیانگ سو شیننگ نیز فراهم می کند اکونومایزر بویلر سفارشی طراحی‌های متناسب با پیکربندی‌های دیگ بخار، که از مقاوم‌سازی آسان و حداکثر بازیابی انرژی اطمینان می‌دهند.

4. سوالات متداول (پرسش و پاسخ)

  1. Q1: چه چیزی لحیم کاری بر پایه نیکل را از جوشکاری معمولی در اکونومایزرها متفاوت می کند؟ لحیم کاری بر پایه نیکل از یک فلز پرکننده استفاده می کند که ذوب می شود و از طریق عمل مویرگی در شکاف مفصل جریان می یابد و یک پیوند متالورژیکی یکنواخت را در کل رابط پره به لوله ایجاد می کند. جوشکاری فقط به نقاط گسسته متصل می شود و شکاف هایی ایجاد می کند که باعث افزایش خوردگی و مقاومت حرارتی می شود. اتصالات لحیم کاری شده دارند مقاومت تماس کمتر از 3% در مقابل 15-20% برای پره های مکانیکی منبسط شده یا با جوش جزئی، که منجر به برتری اکونومایزر بازیابی حرارت عملکرد
  2. Q2: آیا می توان از اکونومایزر لحیم کاری نیکل برای گازهای دودکش با گوگرد بالا (بالاتر از 3% S) استفاده کرد؟ بله. لایه آلیاژ نیکل مقاومت بسیار خوبی در برابر خوردگی نقطه شبنم اسید سولفوریک ایجاد می کند. اکونومایزرهای لحیم شده مبتنی بر نیکل جیانگ سو شیننگ با موفقیت در گازهای دودکش با محتوای گوگرد تا 4.2 درصد کار می کنند و نرخ خوردگی زیر 0.1 میلی متر در سال را حفظ می کنند. این آن را به یک ایده آل تبدیل می کند تامین کننده اکونومایزر مقاوم در برابر خوردگی راه حل برای نیروگاه های زغال سنگ و صنایع شیمیایی.
  3. Q3: هزینه چگونه با اکونومایزرهای استاندارد در طول عمر تجهیزات مقایسه می شود؟ در حالی که سرمایه گذاری اولیه برای یک اکونومایزر لحیم کاری نیکل تقریباً 25 تا 35 درصد بیشتر از یک واحد جوشی استاندارد است، هزینه کل مالکیت به طور قابل توجهی کمتر است به دلیل عمر طولانی (15 سال در مقابل 6 سال) و کاهش تعمیر و نگهداری. داده های میدانی از یک نیروگاه زغال سنگ 250 مگاواتی نشان می دهد که به لطف جایگزینی کمتر و نرخ بازیابی حرارت بالاتر، هزینه سالانه 40 درصد کمتر در یک دوره 10 ساله است.

معرفی شرکت: Jiangsu Shineng Chemical Equipment Co., Ltd سازنده واحد بازیابی گاز دودکش چین و شرکت سیستم بازیافت حرارت زباله شرکت تجهیزات شیمیایی جیانگ سو شیننگ که در سال 2005 تأسیس شد، در تحقیق و توسعه و ساخت سیستم‌های بازیابی حرارت زباله‌های گازهای دودکش و تجهیزات شیمیایی تخصص دارد و دارای قابلیت‌های جامع داخلی از توسعه لوله‌های حرارتی و لحیم کاری بر پایه نیکل تا ساخت مخازن تحت فشار است. محصولات ما به طور گسترده ای در صنایع شیمیایی زغال سنگ، متالورژی، تولید برق و صنایع آمونیاک مصنوعی استفاده می شود و به بازارهای خارج از کشور صادر شده است. به عنوان پیشرو تولید کننده بریزد اکونومایزر و تولید کننده اکونومایزر بویلر ، شیننگ عملکرد بالایی را ارائه می دهد اکونومایزر آلیاژ نیکل و اکونومایزر برای گازهای دودکش با گوگرد بالا راه حل های جهانی

مراجع: کد تست عملکرد دیگ بازیابی حرارت زباله ASME PTC 4.4-2021 ; مجله مهندسی انتقال حرارت، جلد 43، شماره 5، «مبدل‌های حرارتی باله‌ای لحیم‌شده برای گازهای دودکش تهاجمی» (2022) ; و استاندارد ایمنی بویلر و مخزن فشار چین GB/T 16507-2022 .
