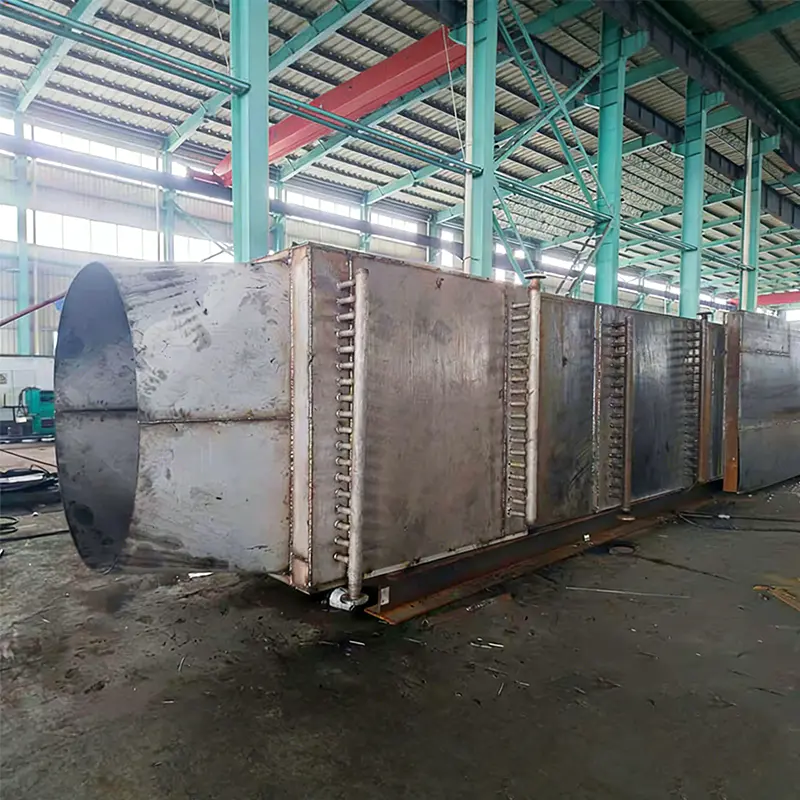

دیگ بخار حرارتی زباله کولر سینتر یک دستگاه بسیار کارآمد و کم مصرف است که به طور خاص برای بازیابی گرمای تلف شده از گازهای خروجی با دمای بالا تولید شده در طی فرآیند پخت در کارخانه های فولادی طراحی شده است. معمولاً در بخش دمای بالا (مانند مرحله اول یا دوم) کولر دایره‌ای زینترینگ نصب می‌شود. از طریق عناصر مبادله حرارتی مانند اواپراتورهای لوله پره دار مارپیچی، گرمای گازهای خروجی با دمای بالا با دمای حدود 400 درجه سانتیگراد تولید شده در طی فرآیند خنک سازی تف جوشی را به بخار تبدیل می کند. این بخار را می توان برای تولید برق، گرمایش صنعتی یا جایگزینی دیگ های با سوخت زغال سنگ استفاده کرد و در نتیجه مصرف انرژی و انتشار آلاینده هایی مانند دی اکسید کربن را در فرآیند تف جوشی به میزان قابل توجهی کاهش داد. این فناوری، از طریق گردش هوای گرم و کنترل خودکار، به استفاده آبشاری از گرمای اتلاف دست می‌یابد که نه تنها راندمان انتقال حرارت و پایداری هیدرودینامیکی را بهبود می‌بخشد، بلکه مشکل آلودگی گرد و غبار را در منطقه خنک‌کننده مدور حل می‌کند، بنابراین مزایای اقتصادی و زیست‌محیطی را با هم ترکیب می‌کند.
گودال زیر پوشش دیگ صنعتی به ندرت فقط یک مشکل لوله کشی است. در یک دیگ بخار حرارتی 60 تن در ساعت گاز کک، آب ظاهر شده در امتداد درز پوشش معمولاً به یکی از سه مورد اشاره دارد: جوش لوله به ورق لوله شکست خورده، لوله اکونومایزر نازک شده، یا واشر دستی که گریه می کند. این سه گسل از مسیر پیاده‌رو تقریبا...
Read Moreنشتی شیر ایمنی دیگ: پاسخ کوتاه قبل از جزئیات اگر شیر ایمنی دیگ بخار نشتی دارد، آن را به عنوان یک نقص در مرز فشار نگاه کنید، نه به عنوان یک مزاحم خانه داری. سوپاپ آخرین مانع مکانیکی است که بین یک درام تحت فشار و یک رویداد فشار بیش از حد ایستاده است، و دریچه ای که بخار را به طور مداوم عبور...
Read Moreچرا یک دیگ بخار PRV نشت می کند: اولین نتیجه گیری ساعت سه بامداد، یک گودال گرم روی زمین زیر دیگ بخاری که روز قبل به خوبی کار می کرد، پخش می شود. واکنش طبیعی این است که فرض کنیم شیر از کار افتاده است و دستور تعویض آن را بدهیم. این واکنش معمولا اشتباه است. نشتی PRV بویلر نشانه ای از مشکل فش...
Read MoreA کولر سینتر دایره ای WHB تخصصی است دیگ بازیابی حرارت هدر رفته طراحی شده برای جذب انرژی حرارتی از گازهای خروجی با دمای بالا که توسط خنک کننده متخلخل دایره ای در کارخانه های فولاد تولید می شود. خنک کننده دایره ای سینتر سینتر داغ را در دمای 600 تا 800 درجه سانتیگراد تخلیه می کند و هوای خنک کننده که از بستر سینتر کشیده می شود در 350 تا 450 درجه سانتی گراد . این گاز داغ به جای رها شدن در جو، به WHB هدایت می شود و در آنجا بخار برای تولید برق یا گرمایش فرآیند تولید می کند. با توجه به گزارش حفاظت از انرژی صنعت متالورژی چین 2023 یک سیستم بازیابی گرمای زباله معمولی 360 متر مربعی کولر دایره ای می تواند جذب کند 40-55 درصد از انرژی حرارتی موجود 45-70 تن در ساعت بخار تولید می کند. این به معنای تولید برق سالانه 45000 تا 70000 مگاوات ساعت و کاهش انتشار CO2 بین 35000 تا 55000 تن در سال است. این کولر سینتر WHB بنابراین یک جزء ضروری برای تولید فولاد پایدار است.
نمودار میله‌ای افقی پتانسیل بازیافت گرمای اتلاف را از مراحل مختلف دمایی خنک‌کننده سینتر دایره‌ای نشان می‌دهد. مرحله 1 (380-450 درجه سانتیگراد) بالاترین گرمای قابل بازیافت را با 0.62 GJ در هر تن زینتر فراهم می کند و به دنبال آن مرحله 2 (300-380 ° C) با 0.48 GJ/t قرار دارد. با بازیابی گرما از هر دو مرحله 1 و مرحله 2، در مجموع 1.10 GJ در هر تن زینتر می توان گرفت. ، تقریباً 52٪ از کل گرمای اتلاف موجود را تشکیل می دهد. برای یک کارخانه فولاد که سالانه 4 میلیون تن زینتر تولید می کند، این بازیافت حدود 4.4 میلیون GJ انرژی حرارتی را به همراه دارد که معادل 150000 تن معادل زغال سنگ در سال صرفه جویی می شود. گرمای مرحله 3 (زیر 300 درجه سانتیگراد) معمولاً به دلیل محدودیت های اقتصادی بازیابی نمی شود، اما پیشرفته است. کولر سینتر دایره ای WHB طراحی‌ها گاهی اوقات می‌توانند از گرمای با درجه پایین‌تر برای پیش‌گرم کردن آب تغذیه دیگ بخار استفاده کنند که بازده کلی را تا ۵ تا ۸ درصد بهبود می‌بخشد.
به عنوان پیشرو کولر دایره ای سینتر چین WHB و کولر سینتر WHB Supplier , شرکت تجهیزات شیمیایی جیانگ سو شیننگ با مسئولیت محدود سیستم های بازیابی حرارت هدر رفته کولر دایره ای را با استفاده از اواپراتورهای لوله پره دار مارپیچی طراحی می کند. آنها کولر دایره ای WHB راه‌حل‌ها از مواد آلیاژی مقاوم در برابر دمای بالا و سیستم‌های دمنده دوده خودکار برای کنترل گازهای خروجی پر از گرد و غبار استفاده می‌کنند.
A دیگ بخار ضایعاتی کولر سینتر با هدایت هوای داغ خروجی از کولر دایره ای از طریق یک سری ماژول های تبادل حرارت عمل می کند. این سیستم معمولاً شامل یک اواپراتور (بسته لوله پره‌دار مارپیچی)، یک درام بخار و بخش‌های سوپرهیتر و اکونومایزر اختیاری است. گاز داغ در دمای 380-450 درجه سانتیگراد در سراسر لوله های پره دار جریان می یابد و گرما را به آب/بخار در حال گردش در داخل منتقل می کند. بخار تولید شده (در 2.5-5.3 مگاپاسکال، 350-450 درجه سانتیگراد) سپس برای تولید برق یا گرمایش کارخانه استفاده می شود. این بازیابی حرارت زباله کولر دایره ای این سیستم شامل یک محفظه ته نشینی گرد و غبار و دمنده های دوده پالسی برای تمیز نگه داشتن سطوح انتقال حرارت است. نمودار خطی زیر مشخصات دمای معمولی هوای گرم را هنگام عبور از WHB نشان می دهد.
نمودار خطی کاهش دمای هوای خروجی کولر دایره ای را هنگام عبور از WHB نشان می دهد. هوای ورودی در دمای 420 درجه سانتی گراد از سوپرهیتر (420 → 340 درجه سانتی گراد)، سپس اواپراتور (340 → 220 درجه سانتی گراد) و در نهایت اکونومایزر (220 → 155 درجه سانتی گراد) عبور می کند. کاهش دمای کل 265 درجه سانتیگراد مربوط به راندمان بازیابی حرارت 72-78٪ است. برای یک سیستم خوب طراحی شده برای یک کولر دایره ای معمولی 400 متر مربع با جریان هوای 500000 نیوتن متر مکعب در ساعت، این بازیابی تقریباً 55 تن در ساعت بخار فوق گرم در 3.8 مگاپاسکال و 410 درجه سانتی گراد تولید می کند. بخار می تواند یک ژنراتور توربین 9 مگاواتی را به حرکت درآورد که سالانه حدود 72000 مگاوات ساعت تولید می کند. این امر برق خریداری شده کارخانه فولاد را 18 تا 25 درصد کاهش می دهد و انتشار CO2 را تقریباً 45000 تن در سال کاهش می دهد. علاوه بر این، دمای پایین اگزوز (زیر 160 درجه سانتیگراد) امکان جمع آوری ایمن و کارآمد گرد و غبار را در پایین دست فراهم می کند.
جیانگ سو شیننگ کارخانه فولاد WHB طرح ها دارای چیدمان های مدولار و جمع و جور هستند که با پیکربندی کولر دایره ای مطابقت دارند. آنها بازیابی حرارت زباله سینتر سیستم‌ها شامل سیستم‌های کنترل هوشمند هستند که جریان هوا و گردش آب را در زمان واقعی تنظیم می‌کنند و عملکرد بهینه را تحت نرخ‌های مختلف تولید زینتر تضمین می‌کنند.
A کولر سینتر دایره ای WHB مزایای قابل توجهی را نسبت به روش های متداول دفع گرمای زباله ارائه می دهد. جدول زیر شاخص‌های کلیدی عملکرد را قبل و بعد از نصب کولر دایره‌ای WHB در یک کارخانه 450 متر مربعی مقایسه می‌کند.
| پارامتر | قبل از WHB | بعد از نصب WHB | تغییر دهید |
|---|---|---|---|
| مصرف انرژی زینتر (GJ/t) | 2.38 | 1.92 | -19.3٪ |
| تولید بخار (t/h) | 0 | 62 | 62 تن در ساعت |
| تولید برق (MW) | 0 | 10.5 | 10.5 مگاوات |
| کاهش CO2 (تن در سال) | خط پایه | 52000 | در سال |
نمودار ستونی ظرفیت تولید بخار از بازیافت گرمای اتلاف کولر دایره ای را بر اساس منطقه خنک کننده نشان می دهد. یک کولر دایره ای 200 متر مربعی حدود 28 تن در ساعت بخار تولید می کند، در حالی که یک واحد بزرگ 600 متر مربعی می تواند تا 92 تن در ساعت بخار تولید کند. به ازای هر 100 متر مربع از فضای خنک‌کننده دایره‌ای، تقریباً 15-16 تن در ساعت بخار با فشار 3.8 مگاپاسکال قابل بازیابی است. . این بخار می‌تواند مستقیماً در فرآیندهای کارخانه فولاد (به عنوان مثال برای گوگردزدایی، گرمایش) استفاده شود یا برای تولید برق به یک توربین بخار ارسال شود. یک کولر 450 متر مربعی WHB معمولاً بخار کافی برای تولید 10-12 مگاوات برق تولید می کند که 30-40٪ از نیاز نیروگاه پخت را پوشش می دهد. این سیستم بازیابی حرارت کولر سینتر همچنین بار حرارتی در تجهیزات جمع آوری گرد و غبار پایین دست را کاهش می دهد و عمر کیسه را 20-30٪ افزایش می دهد. علاوه بر این، بخار بازیافتی می‌تواند جایگزین دیگهای بخار زغال‌سنگ کمکی شود و سالانه 100000 تا 150000 تن CO2 را برای یک کارخانه بزرگ فولاد حذف کند.
نمودار رادار طراحی بازیافت حرارت هدر رفته کولر دایره ای معمولی را با راه حل پیشرفته جیانگ سو شیننگ مقایسه می کند. طرح‌های معمولی در زمینه‌های کلیدی مانند راندمان بازیابی گرما و مقاومت در برابر رسوب گرد و غبار حدود 60-68 امتیاز دارند. شیننگ بازیابی حرارت زباله کولر دایره ای Boiler به دلیل بهینه‌سازی فاصله باله‌های مارپیچی و سیستم‌های دمیدن دوده پالس خودکار، امتیازهای بالاتر از 90 را در تمام معیارها به دست می‌آورد، با مقاومت در برابر رسوب گرد و غبار در 94. طراحی پیشرفته راندمان بازیابی حرارت را 20-25٪ در مقایسه با واحدهای معمولی بهبود می بخشد. ، به طور مستقیم به تولید بخار 15-20٪ بیشتر تبدیل می شود. استفاده از مواد آلیاژی مقاوم در برابر دمای بالا (فولاد ضد زنگ 310S) دوام را در محیط گازهای خروجی 400-450 درجه سانتیگراد تضمین می کند. به عنوان یک کولر سینتر دایره ای WHB Manufacturer جیانگ سو شیننگ با نزدیک به دو دهه تجربه ارائه می دهد کولر سینتر سفارشی WHB راه حل هایی که به طور یکپارچه با خنک کننده های دایره ای موجود ادغام می شوند و به 96٪ در دسترس بودن آنلاین و 8-12٪ خروجی حرارتی بالاتر از میانگین صنعتی دست می یابند.
معرفی شرکت: شرکت تجهیزات شیمیایی جیانگ سو شیننگ، آموزشی ویبولیتین به عنوان یک سازنده واحد بازیابی گاز دودکش چین و شرکت سیستم بازیافت حرارت زباله شرکت تجهیزات شیمیایی جیانگ سو شیننگ که در سال 2005 تأسیس شد، در تحقیق و توسعه و ساخت سیستم‌های بازیابی حرارت زباله‌های گازهای دودکش و تجهیزات شیمیایی تخصص دارد و دارای قابلیت‌های جامع داخلی از توسعه لوله‌های حرارتی و لحیم کاری بر پایه نیکل تا ساخت مخازن تحت فشار است. محصولات ما به طور گسترده ای در صنایع شیمیایی زغال سنگ، متالورژی، تولید برق و صنایع آمونیاک مصنوعی استفاده می شود و به بازارهای خارج از کشور صادر شده است. به عنوان یک مورد اعتماد کولر سینتر WHB Supplier و کولر سینتر دایره ای WHB Manufacturer ، شیننگ کامل را فراهم می کند بازیابی حرارت زباله کولر دایره ای System راه‌حل‌هایی، از مهندسی و ساخت تا راه‌اندازی و پشتیبانی پس از فروش، به کارخانه‌های فولادی کمک می‌کند تا به صرفه‌جویی قابل توجهی در انرژی و کاهش انتشار گازهای گلخانه‌ای دست یابند.
مراجع: نقشه راه فناوری آهن و فولاد آژانس بین المللی انرژی 2022 ; گزارش کارایی انرژی صنعت متالورژی چین 2023 ; GB/T 32960-2016 مشخصات فنی برای بازیابی حرارت اتلاف دستگاه تف جوشی ; و کد تست عملکرد دیگ بازیابی حرارت زباله ASME PTC 4.4-2021 .
