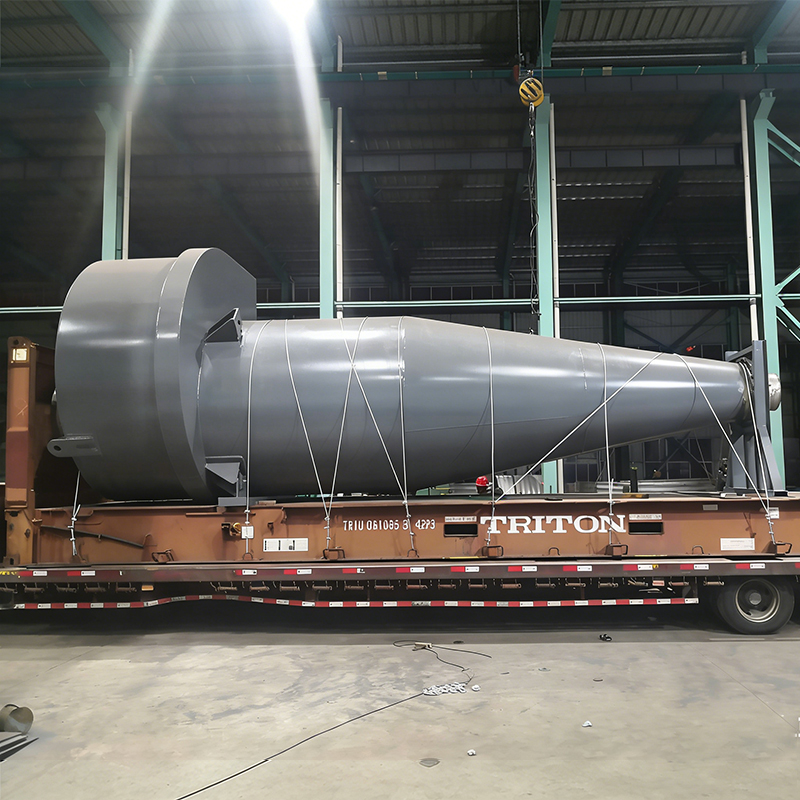

گرد و غبار سیکلون یک دستگاه جمع آوری گرد و غبار مکانیکی است که از نیروی گریز از مرکز برای جداسازی گاز و جامد استفاده می کند. هنگامی که یک جریان هوای مملو از غبار به صورت مماس با سرعت 25-15 متر بر ثانیه وارد دستگاه می شود، می چرخد و باعث می شود ذرات گرد و غبار با چگالی بیشتر از گاز تحت نیروی گریز از مرکز به دیوار پرتاب شده و به قیف پایینی بیفتند و در نتیجه گرد و غبار از جریان هوا جدا شود. در مقایسه با جمع‌کننده‌های گرد و غبار کیسه‌ای و جمع‌آورنده‌های غبار کارتریجی، که برای رهگیری به رسانه‌های فیلتر متکی هستند، جمع‌کننده گرد و غبار Cyclone عمدتاً برای پیش تصفیه گرد و غبار با اندازه ذرات بزرگتر (معمولاً ذرات گرد و غبار بزرگتر از 5 میکرومتر) یا غلظت‌های بالاتر طراحی شده است. ساختار ساده‌تر آن، نیاز به تعویض مکرر مدیا فیلتر را از بین می‌برد و در نتیجه مزایای قابل توجهی در سرمایه‌گذاری اولیه و هزینه‌های عملیاتی/نگهداری دارد. این تجهیزات هنگام مدیریت گرد و غبار با دمای بالا و بار بالا، با راندمان حذف گرد و غبار به طور کلی بین 80 تا 98 درصد و کاهش مقاومت تقریباً 580 تا 1960 پاسکال عملکرد پایداری دارند. معمولاً در فرآیندهای پیش از حذف گرد و غبار با غلظت بالا و بازیابی مواد در صنایعی مانند مصالح ساختمانی، مواد شیمیایی و متالورژی استفاده می شود. جمع کننده های گرد و غبار سیکلون هیچ قسمت متحرکی ندارند و می توانند از موادی مانند فولاد کربنی یا فولاد ضد زنگ ساخته شوند که آنها را بادوام و برای طیف وسیعی از شرایط کاری مناسب می کند. با این حال، به دلیل راندمان محدود آنها در جذب گرد و غبار، آنها اغلب به صورت سری با سایر گردگیرنده های با راندمان بالا برای بهبود اثر تصفیه کلی استفاده می شوند.
گودال زیر پوشش دیگ صنعتی به ندرت فقط یک مشکل لوله کشی است. در یک دیگ بخار حرارتی 60 تن در ساعت گاز کک، آب ظاهر شده در امتداد درز پوشش معمولاً به یکی از سه مورد اشاره دارد: جوش لوله به ورق لوله شکست خورده، لوله اکونومایزر نازک شده، یا واشر دستی که گریه می کند. این سه گسل از مسیر پیاده‌رو تقریبا...
Read Moreنشتی شیر ایمنی دیگ: پاسخ کوتاه قبل از جزئیات اگر شیر ایمنی دیگ بخار نشتی دارد، آن را به عنوان یک نقص در مرز فشار نگاه کنید، نه به عنوان یک مزاحم خانه داری. سوپاپ آخرین مانع مکانیکی است که بین یک درام تحت فشار و یک رویداد فشار بیش از حد ایستاده است، و دریچه ای که بخار را به طور مداوم عبور...
Read Moreچرا یک دیگ بخار PRV نشت می کند: اولین نتیجه گیری ساعت سه بامداد، یک گودال گرم روی زمین زیر دیگ بخاری که روز قبل به خوبی کار می کرد، پخش می شود. واکنش طبیعی این است که فرض کنیم شیر از کار افتاده است و دستور تعویض آن را بدهیم. این واکنش معمولا اشتباه است. نشتی PRV بویلر نشانه ای از مشکل فش...
Read Moreگرد و غبار سیکلون (همچنین نامیده می شود گردآورنده طوفان یا گردگیر سیکلون صنعتی ) یک دستگاه جداسازی مکانیکی پرکاربرد است که با استفاده از نیروی گریز از مرکز ذرات را از جریان گاز حذف می کند. بر خلاف سیستم های مبتنی بر فیلتر، الف گرد و غبار گرد و غبار چین فاقد قطعات متحرک یا کیسه های فیلتر است، بنابراین برای کاربردهای گرد و غبار در دمای بالا و ساینده بسیار قابل اعتماد است. شرکت تجهیزات شیمیایی جیانگ سو شیننگ با مسئولیت محدود - به عنوان سازنده واحد بازیابی گاز دودکش چین و شرکت سیستم بازیابی حرارت زباله، شرکت تجهیزات شیمیایی Jiangsu Shineng، با مسئولیت محدود، که در سال 2005 تأسیس شد، این شرکت در تحقیق و توسعه و ساخت سیستم‌های بازیابی حرارت زباله گازهای دودکش و تجهیزات شیمیایی تخصص دارد و دارای قابلیت‌های داخلی جامعی است که از ساخت لوله‌های تحت فشار و ساخت لوله‌های حرارتی را شامل می‌شود. محصولات ما به طور گسترده ای در صنایع شیمیایی زغال سنگ، متالورژی، تولید برق و صنایع آمونیاک مصنوعی استفاده می شود و به بازارهای خارج از کشور صادر شده است. همان برتری مهندسی در مورد ما نیز وجود دارد گرد و غبار مکانیکی چین راه حل هایی برای پیش فیلتراسیون و کاهش بار گرد و غبار.
به طور معمول، الف غبارگیر سیکلون به کارایی مجموعه دست می یابد 85% تا 95% برای ذرات بزرگتر از 10 میکرون و تا 98% برای ذرات بیش از 30 میکرون این به عنوان یک طوفان معاون گرد و غبار در بسیاری از گیاهان، از کیسه‌ها یا اسکرابرهای پایین دست محافظت می‌کنند. بخش سیمان و متالورژی جهانی به تنهایی از بیش از 300000 واحد سیکلون استفاده می‌کند که سالانه میلیون‌ها تن گرد و غبار ارزشمند را بازیابی می‌کند (بررسی فنی EPA 2024).
A گردگیر سیکلون صنعتی سرعت گاز ورودی را به یک گرداب مارپیچی با سرعت بالا تبدیل می کند. گاز به صورت مماس در بالا وارد می شود (سرعت ورودی معمولاً 15-25 متر بر ثانیه) و یک گرداب مضاعف ایجاد می کند: مارپیچ رو به پایین بیرونی گرد و غبار را به سمت دیوار می فرستد، در حالی که مارپیچ داخلی به سمت بالا گاز تمیز را خارج می کند. شتاب گریز از مرکز بین 500 تا 2000 گرم ، باعث می شود ذرات به دیواره مخروطی برخورد کرده و به داخل قیف گرد و غبار بلغزند.
برای طراحی استاندارد Stairmand با راندمان بالا، قطر برش (d50) - اندازه ذرات جمع‌آوری شده با راندمان 50٪ - حدود 4-6 میکرون در افت فشار 1.0-1.5 کیلو پاسکال. با بهینه سازی ابعاد ورودی و طول مخروط، تامین کننده گرد و غبار Cyclone جیانگ سو شیننگ واحدهای سفارشی تولید می کند که انتشار ذرات را به کمتر از 50 میلی گرم در نیوتن متر مکعب برای پیش تمیز کردن شیمیایی زغال سنگ کاهش می دهد. داده های یک تاسیسات متالورژیکی در سال 2025 نشان داد که حذف شده است 92% ریزدانه های سنگ آهن (محدوده اندازه 8-50 میکرومتر) قبل از دیگ حرارت اتلاف.
جدول زیر کارایی کسری معمولی a را خلاصه می کند بهترین گردگیر سیکلون طبق استانداردهای ASME PTC 31. برای ذرات زیر 5 میکرون، الف گردآورنده طوفان ممکن است به عنوان یک پیش تمیز کننده عمل کند. با این حال، جفت شدن با یک کیسه‌خانه، کارایی کلی بیش از 99.9٪ را به دست می‌آورد.
| اندازه ذرات (μm) | کارایی (%) | برنامه معمولی |
|---|---|---|
| 1-5 | 30-55 | خاکستر بادی ریز، مجموعه ثانویه |
| 5-10 | 60-80 | گرد و غبار سیمان، خرده چوب |
| 10-30 | 85-94 | گرد و غبار متالورژی، ذغال سنگ ریزه |
| > 30 | 95-98 | شن و ماسه، سنگ زنی |
تحلیل نوار افقی: نمودار بالا وابستگی شدید را نشان می دهد گردگیر سیکلون کارایی در قطر ذرات برای گرد و غبار 5 میکرونی (معمولاً دود متالورژی ریز)، بازده تنها 42 درصد باقی می ماند، به همین دلیل است که گرد و غبار مکانیکی چین به تنهایی ممکن است نیاز به پرداخت توسط baghouse داشته باشد. در 10 میکرون، راندمان به 70% می رسد و از حد معمول برای پیش جداسازی عبور می کند. با رسیدن به 20 میکرون، طوفان معاون گرد و غبار 88٪ از مواد را جذب می کند و بار پایین دست را به طور قابل توجهی کاهش می دهد. در 50 میکرون (به عنوان مثال، خاکستر درشت یا ماسه)، دستگاه استخراج سیکلون 97٪ آن را به یک راه حل مستقل می رساند. این مقادیر از آزمایش های توزیع اندازه ذرات انجام شده در کارخانه های شیمیایی زغال سنگ در شانشی (2025) بدست می آیند. برای نتایج بهینه، الف بهترین گردگیر سیکلون از Jiangsu Shineng به صورت سفارشی در اطراف PSD گرد و غبار خاص طراحی شده است.
یک خوش مهندسی گردگیر سیکلون صنعتی راندمان مجموعه و مصرف انرژی را متعادل می کند. نمودار خطی زیر تکامل افت فشار را در یک نمونه معمولی نشان می دهد گردآورنده طوفان بدن با افزایش سرعت گاز داده‌های مقیاس آزمایشگاهی با شبیه‌سازی CFD اعتبارسنجی شده است (مجله علوم آئروسل، 2024).
تفسیر نمودار خطی: برای یک گرد و غبار گرد و غبار چین افزایش سرعت ورودی از 10 متر بر ثانیه به 25 متر بر ثانیه، افت فشار را از 400 پاسکال به 1650 پاسکال افزایش می دهد - به دنبال یک رابطه درجه دوم (ΔP ∝ v²). منطقه عملیاتی بهینه برای a غبارگیر سیکلون معمولاً بین 16 تا 20 متر بر ثانیه است که بازده حذف بالای 88 درصد برای گرد و غبار 10 میکرونی با جریمه انرژی متوسط (800-1200 Pa) به دست می‌آید. زیر 12 متر بر ثانیه، گرد و غبار مجدداً حباب می شود، در حالی که فرسایش مخروط بالای 22 متر بر ثانیه سرعت می گیرد و هزینه های برق به شدت افزایش می یابد. جیانگ سو شیننگ گردگیر سیکلون صنعتی طرح ها دارای آسترهای مقاوم در برابر سایش برای وظایف متالورژی با سرعت بالا هستند. برای جریان گاز 50000 متر مکعب در ساعت، انتخاب 18 متر بر ثانیه به جای 24 متر بر ثانیه، مصرف برق فن را کاهش می دهد. 38% در حالی که 90 درصد جمع آوری ذرات متوسط را حفظ می کند.
تامین کننده گرد و غبار Cyclone جیانگ سو شیننگ بخش های مختلفی را ارائه می دهد. نمودار ستونی زیر غلظت ورودی گرد و غبار معمولی را در مقابل غلظت خروجی برای چهار صنعت بزرگ با استفاده از اندازه مناسب مقایسه می کند. گرد و غبار مکانیکی چین به عنوان پیش فیلتر
اطلاعات آماری نمودار ستونی: نمودار بار گرد و غبار گاز خام را با گاز تمیز شده پس از راندمان بالا مقایسه می کند طوفان معاون گرد و غبار . در فولادسازی (EAF off-gas)، غلظت گرد و غبار ورودی می تواند به 50 گرم در نیوتن متر برسد. یک به درستی طراحی شده است گردگیر سیکلون صنعتی آن را به ~5.8 g/Nm³ کاهش می دهد که نشان دهنده آن است حذف جرم 88.4 درصد . برای کوره های سیمان، کاهش از 35 به 4.5 گرم در نیوتن متر مربع (87٪ کارآمد) است. نیروگاه هایی که زغال سنگ پودر می سوزانند، ورودی 18 گرم در نیوتن متر مکعب به 2.1 گرم در نیوتن متر مکعب کاهش می یابد (بازده 88.3 درصد). چنین عملکردی دلیل آن را ثابت می کند بهترین گردگیر سیکلون برای پیش درمان ضروری باقی می ماند. با کاهش بار گرد و غبار، فیلترهای کیسه ای پایین دست عمر مفید خود را تا حداکثر افزایش می دهند 300% (داده های میدانی از نصب جیانگ سو شیننگ در هنان، 2025).
نمودار رادار زیر چهار معیار کلیدی را ارزیابی می کند: تحمل دما، هزینه تعمیر و نگهداری، راندمان جمع آوری گرد و غبار ریز (2-5 میکرومتر)، و هزینه سرمایه. سیکلون (آبی) در دمای بالا و نگهداری کم برتری دارد.
تفسیر نمودار رادار: رادار الف را مقایسه می کند گرد و غبار گرد و غبار چین (چند ضلعی آبی) در برابر یک کیسه خانه معمولی (قرمز چین). را گردآورنده طوفان حداکثر امتیاز (10/10) در تحمل دمای بالا (تا 450 درجه سانتیگراد بدون مشکل)، و 9/10 در تعمیر و نگهداری کم، زیرا نیازی به کیسه فیلتر یا جت پالس نیست. هزینه سرمایه به طور قابل توجهی کمتر است (8/10). برای راندمان گرد و غبار ریز (2-5 میکرومتر)، طوفان ها تنها 3/10 را به دست می آورند در حالی که کیسه ها به 9/10 می رسند. با این حال، به عنوان یک گرد و غبار مکانیکی چین به همراه کیسه‌خانه استفاده می‌شود، بار فیلترهای گران قیمت را کاهش می‌دهد و هزینه کلی عملیات کارخانه را بهینه می‌کند. در سیستم های حرارتی زباله متالورژی، الف غبارگیر سیکلون از Jiangsu Shineng دیگ حرارت ضایعات پایین دست را از خاکستر ساینده محافظت می کند. مطالعه موردی: یک کارخانه ذوب مس در یوننان ما را نصب کرد گردگیر سیکلون صنعتی و تعمیر و نگهداری سالانه کیسه خانه را تا 43 درصد کاهش داد.
بنابراین، انتخاب مناسب تامین کننده گرد و غبار Cyclone هندسه بهینه (ارتفاع ورودی، قطر گرداب یاب) را برای PSD شما تضمین می کند. جیانگ سو شیننگ شبیه سازی CFD را با پوشش اختصاصی مقاوم در برابر سایش برای ارائه ترکیب می کند. بهترین گردگیر سیکلون سیستم هایی برای محیط های خشن
به عنوان یک با تجربه تامین کننده گرد و غبار Cyclone جیانگ سو شیننگ مستندات فنی کاملی از جمله منحنی های بازده، پیش بینی افت فشار و مدل سه بعدی را ارائه می دهد. برای هر گرد و غبار مکانیکی چین بررسی، ما تجزیه و تحلیل اندازه ذرات را برای تضمین عملکرد جداسازی مطابق با استانداردهای محیطی محلی انجام می‌دهیم (معمولا خروجی 50 میلی‌گرم/Nm³ برای پیش‌غبارگیری).
سرعت ورودی بهینه برای a غبارگیر سیکلون 16-20 متر بر ثانیه است. زیر 12 متر بر ثانیه، حباب مجدد ذرات کارایی را کاهش می دهد. بالاتر از 22 متر بر ثانیه، فرسایش و افت فشار به طور چشمگیری افزایش می یابد. جیانگ سو شیننگ هر واحد را برای سرعت خاصی بر اساس سایندگی گرد و غبار طراحی می کند.
استاندارد گرد و غبار گرد و غبار چین برای گرد و غبار چسبنده یا رطوبت زا به دلیل تجمع دیواره موثرتر است. با این حال، اضافه کردن یک آستر یا استفاده از "سیکلون خشک" با عایق حرارتی از تراکم جلوگیری می کند. برای رطوبت بالا (بیش از 15% RH)، ما یک پیش گرم کن یا طراحی جایگزین را توصیه می کنیم.
طوفان معاون گرد و غبار معمولاً به یک سیکلون پلاستیکی شفاف با کارایی بالا برای جاروبرقی کارگاهی اشاره دارد. همتایان صنعتی از گرد و غبار سیکلون Supplier جیانگ سو شیننگ همان اصل گریز از مرکز را برای جریان عظیم با زوایای مخروطی ضخیم تر (12-15 درجه) مقیاس می کند. هر دو از قطعات متحرک استفاده نمی کنند اما نسخه های صنعتی از فولاد سنگین استفاده می کنند و برای ذرات بیش از 15 میکرومتر به 95 درصد می رسند.
برای یکny further inquiry about بهترین گردگیر سیکلون ادغام با بازیابی گرمای زباله یا فرآیند شیمیایی، با شرکت تجهیزات شیمیایی Jiangsu Shineng - شریک قابل اعتماد شما از سال 2005 تماس بگیرید.
