مبدل حرارتی پوسته و لوله یک مبدل حرارتی صنعتی معمولی و جهانی است. ساختار هسته آن شامل یک پوسته بزرگ (سمت پوسته) است که بسته لوله و لوله های متعدد (سمت لوله) محصور در داخل پوسته را در خود جای داده است. دو سیال در دماهای مختلف به ترتیب در سمت پوسته و سمت لوله جریان دارند و گرما را به طور موثر از طریق دیواره‌های لوله فلزی برای رسیدن به هدف گرمایش، سرمایش یا تراکم تبادل می‌کنند.
گودال زیر پوشش دیگ صنعتی به ندرت فقط یک مشکل لوله کشی است. در یک دیگ بخار حرارتی 60 تن در ساعت گاز کک، آب ظاهر شده در امتداد درز پوشش معمولاً به یکی از سه مورد اشاره دارد: جوش لوله به ورق لوله شکست خورده، لوله اکونومایزر نازک شده، یا واشر دستی که گریه می کند. این سه گسل از مسیر پیاده‌رو تقریبا...
Read Moreنشتی شیر ایمنی دیگ: پاسخ کوتاه قبل از جزئیات اگر شیر ایمنی دیگ بخار نشتی دارد، آن را به عنوان یک نقص در مرز فشار نگاه کنید، نه به عنوان یک مزاحم خانه داری. سوپاپ آخرین مانع مکانیکی است که بین یک درام تحت فشار و یک رویداد فشار بیش از حد ایستاده است، و دریچه ای که بخار را به طور مداوم عبور...
Read Moreچرا یک دیگ بخار PRV نشت می کند: اولین نتیجه گیری ساعت سه بامداد، یک گودال گرم روی زمین زیر دیگ بخاری که روز قبل به خوبی کار می کرد، پخش می شود. واکنش طبیعی این است که فرض کنیم شیر از کار افتاده است و دستور تعویض آن را بدهیم. این واکنش معمولا اشتباه است. نشتی PRV بویلر نشانه ای از مشکل فش...
Read Morea چیست مبدل حرارتی پوسته و لوله و چگونه کار می کند؟ A مبدل حرارتی پوسته و لوله یک دستگاه حرارتی پرکاربرد است که از یک مخزن تحت فشار (پوسته) استوانه‌ای شامل بسته‌ای از لوله‌ها تشکیل شده است. یک سیال در داخل لوله ها جریان دارد (سمت لوله)، در حالی که سیال دیگری در اطراف لوله ها در داخل پوسته جریان دارد (سمت پوسته). انتقال گرما از طریق دیواره های لوله، گرمایش، سرمایش یا تراکم کارآمد را ممکن می سازد. به عنوان یک مورد اعتماد تامین کننده مبدل حرارتی صنعتی , شرکت تجهیزات شیمیایی جیانگ سو شیننگ با مسئولیت محدود طرح هایی با کارایی بالا ارائه می دهد. به عنوان سازنده واحد بازیابی گاز دودکش چین و شرکت سیستم بازیافت گرمای زباله، شرکت تجهیزات شیمیایی Jiangsu Shineng، با مسئولیت محدود، که در سال 2005 تاسیس شد، این شرکت در تحقیق و توسعه و ساخت سیستم‌های بازیابی حرارت زباله گازهای دودکش و تجهیزات شیمیایی متخصص است و دارای قابلیت‌های داخلی جامعی است که از توسعه لوله‌های حرارتی-کلیلی تحت فشار و ساخت لوله‌های حرارتی فابریک را شامل می‌شود. محصولات ما به طور گسترده ای در صنایع شیمیایی زغال سنگ، متالورژی، تولید برق و صنایع آمونیاک مصنوعی استفاده می شود و به بازارهای خارج از کشور صادر شده است. ما مبدل حرارتی لوله چین راه حل ها ساختار قوی را با طرح های حرارتی سفارشی ترکیب می کنند.
به طور معمول، الف تولید کنندگان مبدل حرارتی پوسته و لوله طراحی ضرایب کلی انتقال حرارت را ارائه می دهد 150 تا 1200 W/m²·K بسته به خواص سیال و آرایش جریان. بیش از 65 درصد از وظایف تبادل حرارت صنعتی در سطح جهان (پالایش، پتروشیمی، نیرو) به این فناوری متکی است (استانداردهای TEMA، 2024).
را مبدل حرارتی پوسته ای بر اساس رسانش و همرفت مبتنی بر گرادیان دما عمل می کند. سیال داغ (چه سمت پوسته یا سمت لوله) انرژی حرارتی را آزاد می کند که از ضخامت دیواره لوله عبور می کند (معمولاً 1.2 تا 3.5 میلی متر) و توسط سیال سرد جذب می شود. بافل های داخل پوسته، سیال سمت پوسته را چندین بار به داخل بسته لوله هدایت می کنند و تلاطم و ضریب انتقال حرارت را افزایش می دهند. 40-60٪ در مقایسه با طراحی مستقیم یک صفحه لوله ثابت مبدل حرارتی ورق لوله معمولاً برای خدمات تمیز غیر خورنده استفاده می شود، در حالی که طرح های سر شناور یا لوله U دارای انبساط حرارتی هستند. برای یک کولر روغن معمولی (سمت لوله: روغن 85 درجه سانتیگراد، سمت پوسته: 30 درجه سانتیگراد آب خنک کننده)، یک طراحی خوب مبدل حرارتی پوسته و لوله چین ضریب اصلاح میانگین اختلاف دما (LMTD) بالاتر از 0.85 و دمای روغن خروجی به 42 درجه سانتیگراد با سرعت جریان آب 1.5 برابر نرخ روغن کاهش می یابد.
A تولید کنندگان مبدل حرارتی لوله مانند Jiangsu Shineng فاصله بافل (0.2 تا 0.5 پوسته ID) و گام لوله (1.25-1.5 × لوله OD) را برای متعادل کردن انتقال حرارت و افت فشار بهینه می کند. داده های صنعت (از انجمن تولیدکنندگان مبدل لوله ای) نشان می دهد که برای آرایش پوسته 2 پاس و لوله 4 پاس، اثربخشی کلی می تواند به 75-85٪ برای وظایف مایع-مایع برسد.
را following table lists key design parameters used by مبدل حرارتی پوسته و لوله supplier جیانگ سو شیننگ برای کاربردهای شیمیایی و قدرت. این مقادیر از دستورالعمل های بخش هشتم TEMA و ASME پیروی می کنند.
| پارامتر | محدوده معمولی | واحد |
|---|---|---|
| قطر پوسته | 150 - 2500 | میلی متر |
| طول لوله | 1.5 - 9.0 | m |
| لوله OD (متداول) | 15.9، 19.05، 25.4 | میلی متر |
| حداکثر فشار طراحی | 0.5 - 10.0 | MPa |
| دمای طراحی | -30 تا 550 | درجه سانتی گراد |
تجزیه و تحلیل نمودار میله ای افقی: را chart compares heat transfer coefficients (U) for common fluid pairs using a well-designed مبدل حرارتی پوسته و لوله . برای وظایف آب به آب، U معمولاً بین 850-1200 W/m²·K است که چنین مبدل‌هایی را فشرده می‌کند. متراکم شدن بخار در برابر آب به دلیل افزایش تغییر فاز، U بسیار بالا (1000-1500) تولید می کند. کاربردهای مایع به مایع مانند خنک کننده روغن (روغن-آب) U متوسط 150-400 را نشان می دهند. بنابراین سطح بیشتری مورد نیاز است. خدمات گازی به کمترین میزان U (30-100) می رسد که نیاز به واحدهای بزرگتر دارد. به عنوان یک حرفه ای تامین کننده مبدل حرارتی صنعتی جیانگ سو شیننگ طراحی بافل و پاس‌های سمت لوله را بهینه می‌کند تا مقادیر U را به سمت انتهای بالاتر برای هر دسته سوق دهد. برای یک کارخانه پتروشیمی که 80000 کیلوگرم در ساعت نفت خام را پردازش می کند، افزایش U از 250 به 320 W/m²·K سطح مورد نیاز را تا 22٪ کاهش می دهد، در هزینه مواد و ردپای صرفه جویی می شود.
A تولید کنندگان مبدل حرارتی لوله معمولاً چیدمان جریان مخالف را توصیه می‌کنند زیرا اختلاف دمایی یکنواخت‌تر را فراهم می‌کند. نمودار خطی زیر دما را در مقابل طول یک جریان متقابل معمولی نشان می‌دهد تولید کنندگان مبدل حرارتی پوسته و لوله طراحی (سیال گرم: 180 درجه سانتی گراد تا 85 درجه سانتی گراد، سیال سرد: 30 درجه سانتی گراد تا 120 درجه سانتی گراد).
تفسیر نمودار خطی: در یک جریان متقابل مبدل حرارتی پوسته ای سیال گرم در دمای 180 درجه سانتی گراد وارد می شود و در دمای 85 درجه سانتی گراد خارج می شود در حالی که سیال سرد از 30 درجه سانتی گراد تا 120 درجه سانتی گراد گرم می شود. منحنی‌های دما یک نیروی محرکه تقریباً ثابت ΔT را در طول طول حفظ می‌کنند و اختلاف دمای میانگین لگاریتمی (LMTD) را در حدود 46 درجه سانتیگراد ایجاد می‌کنند. برای جریان موازی، LMTD تنها 31 درجه سانتیگراد خواهد بود که به 48 درصد منطقه انتقال حرارت بیشتر برای همان وظیفه نیاز دارد. به همین دلیل است مبدل حرارتی پوسته و لوله supplier جیانگ سو شیننگ همیشه جریان متقابل را توصیه می‌کند، مگر اینکه نگرانی‌های انجماد خلاف آن را حکم کنند. در یک سیستم بازیابی حرارت 4 مگاواتی برای یک کارخانه آمونیاک مصنوعی، استفاده از جریان مخالف در مقابل جریان موازی، طول لوله را از 5.2 متر به 3.7 متر کاهش داد، که مستقیماً سرمایه گذاری سرمایه و افت فشار را 18٪ کاهش داد.
مبدل حرارتی پوسته و لوله چین واحدها نقش های حیاتی را در سراسر صنایع ایفا می کنند. نمودار ستونی محدوده های وظیفه گرمایی معمولی را برای محصولات ما نشان می دهد مبدل حرارتی ورق لوله در بخش های مختلف (داده ها بر اساس بررسی های پروژه 2025).
اطلاعات آماری نمودار ستونی: را bar heights illustrate typical thermal duties handled by one مبدل حرارتی پوسته و لوله در صنایع کلیدی واحدهای تولید برق به دلیل نیازهای بالای گرمایش آب تغذیه، اغلب به ظرفیت های بزرگ (7.8 مگاوات در هر مبدل) نیاز دارند. کارخانه های متالورژی (فولاد، غیر آهنی) میانگین وظیفه 5.5 مگاوات را برای بازیابی حرارت گازهای دودکش قبل از ورود به کیسه ها گزارش می دهند. کراکرهای پتروشیمی با وظایفی در حدود 4.2 مگاوات در هر مبدل کار می کنند، در حالی که مواد شیمیایی زغال سنگ (متانول یا آمونیاک مصنوعی) به طور کلی به 3.0 مگاوات واحد نیاز دارند. جیانگ سو شیننگ به عنوان یک پیشرو تامین کننده مبدل حرارتی صنعتی بیش از 380 مبدل پوسته و لوله را به این بخش ها تحویل داده است. برای پروژه ای در سال 2024 در مغولستان داخلی، یک مبدل حرارتی ضایعاتی تک پوسته و لوله، 4.8 مگاوات را بازیابی کرد که مصرف بخار را سالانه 12000 تن کاهش داد و مستقیماً ردپای کربن کارخانه را بهبود بخشید.
در مقایسه با مبدل های صفحه ای یا هوا خنک، مبدل حرارتی پوسته ای مزایایی را در خدمات فشار بالا و رسوب ارائه می دهد. نمودار رادار چهار ویژگی را برای یک معمولی رتبه بندی می کند مبدل حرارتی پوسته و لوله manufacturers طراحی
ارزیابی نمودار رادار: را blue polygon (shell and tube) scores highest in high-pressure capability (up to 20 MPa in our designs), fouling tolerance, and wide temperature range (-30°C to 550°C). Maintenance ease is also high because tube bundles can be mechanically cleaned. In contrast, a plate heat exchanger (red dashed) offers lower cost per area and compactness but struggles with gasket limits (max 3.0 MPa) and fouling. For مبدل حرارتی لوله چین برنامه های کاربردی، متالورژی و کارخانه های شیمیایی زغال سنگ را انتخاب کنید مبدل حرارتی پوسته و لوله supplier جیانگ سو شیننگ به دلیل ساخت فولاد کربن قوی یا فولاد ضد زنگ. در طول یک چرخه عمر 20 ساله، یک واحد پوسته و لوله که به خوبی نگهداری می شود، معمولاً تنها به دو تعویض لوله نیاز دارد، در حالی که یک واحد صفحه ممکن است به پنج تعمیر اساسی واشر نیاز داشته باشد. این باعث می‌شود که پوسته و لوله انتخابی مطلوب برای جریان‌های کثیف و با دمای بالا باشد.
شرکت تجهیزات شیمیایی جیانگ سو شیننگ با مسئولیت محدود ترکیبی از بیش از 300 مرجع مبدل حرارتی پوسته و لوله در سراسر جهان است. ما مبدل حرارتی پوسته و لوله چین محصولات در بازیابی حرارت اتلاف آمونیاک مصنوعی، خنک کننده کوره متالورژیکی و خنک کننده روغن روغن نیروگاه استفاده می شود. ما همچنین خدمات مقاوم‌سازی و لوله‌گذاری مجدد را برای پوسته‌های موجود ارائه می‌کنیم که عمر مفید آن را بیش از 15 سال افزایش می‌دهد.

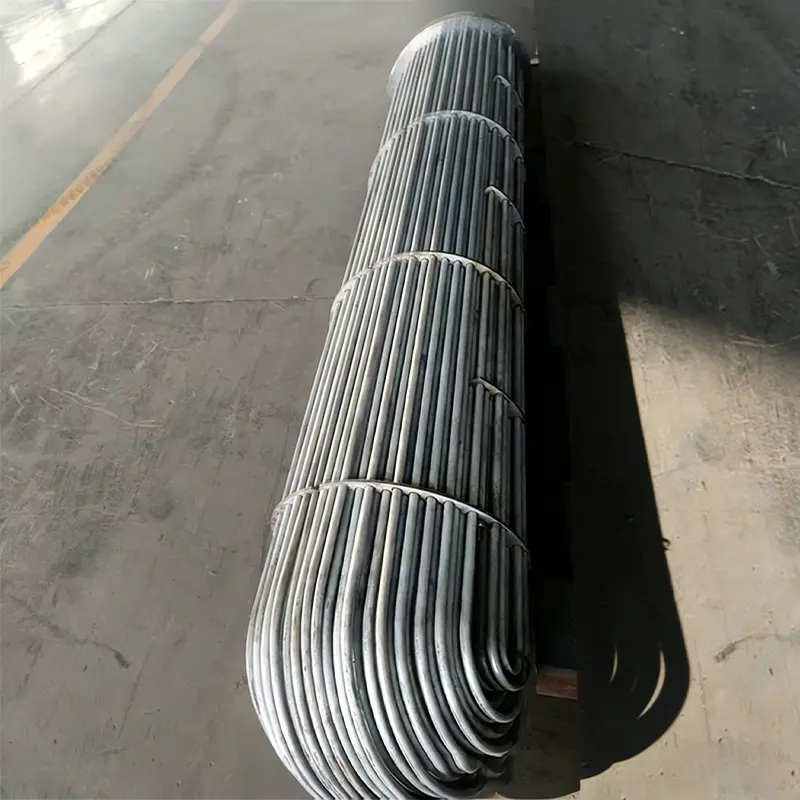

در یک لوله ثابت تولید کنندگان مبدل حرارتی لوله طراحی، هر دو ورق لوله به پوسته جوش داده می شوند و انبساط حرارتی را محدود می کنند. بسته‌های لوله U اجازه انبساط رایگان و تمیز کردن آسان‌تر را می‌دهند، اما ناحیه خمشی تمیز کردن را محدود می‌کند. Jiangsu Shineng لوله U را برای اختلاف دمای زیاد (> 100 درجه سانتیگراد) توصیه می کند.
به خوبی نظارت شده است مبدل حرارتی پوسته ای افزایش افت فشار و کاهش دمای خروجی سیال سرد را نشان می دهد. اگر U کلی 30٪ از ارزش طراحی کاهش یابد، تمیز کردن توصیه می شود. تمیز کردن مکانیکی (براشینگ لوله) یا گردش شیمیایی بر اساس نوع رسوب اعمال می شود.
بله، با این حال ضرایب انتقال حرارت سمت گاز کم است (30-100 W/m²·K). اغلب از سطوح کشیده (پره روی لوله ها) استفاده می شود. به عنوان یک تامین کننده مبدل حرارتی صنعتی جیانگ سو شیننگ مبدل‌های پوسته و لوله پره‌دار را برای بازیابی حرارت گازهای دودکش در بالادست دیگهای بخار گرمای ضایعاتی فراهم می‌کند که بازدهی تا 72% را به دست می‌آورد.
